MICRO-CAP

Kali ini Tutorial software yang akan di bahas adalah microcap.

What is Micro-Cap?

            A mixed analog-digital circuit analysis program for personal computers. Micro-Cap 9 is the ninth generation of a program that began in 1982 with the release of Micro-Cap. Since then it has acquired many refinements, always adhering to its primary goal of providing an easy to use, sketch and simulate environment.

           Micro-Cap 9 memungkinkan anda menganalisa sirkuit elektronik anda dengan cara yang paling mudah. Anda dapat menyusun rangkaian anda dalam bentuk schematic, maupun dalam bentuk SPICE text description. Bagaimanapun anda menyusun rangkaian anda, micro-cap9 dapat dengan cepat menganalisa sirkuit dan menggambarkan hasilnya secara dinamis ketika dijalankan.

Tutorial

1. Buka Micro-Cap dari desktop atau dari start menu

2. Buatlah file baru dengan meng-klik File > New > Schematic > Ok atau dengan cara ctrl+N pada keyboard. Pilih schematic lalu klik OK sehingga muncul window seperti gambar berikut

3. Buatlah rangkaian seperti gambar berikut pada window tersebut.

4. Untuk mencari komponen kliklah : Component > Analog Primitive >

            Kemudian pilih:

Ø  Passive Component           : Resistor, Capacitor, Induktor, Diode, Zener, dll

Ø  Active Device                   : Transistor BJT, JFET, dll

Ø  Waveform Source             : Sumber Tegangan, Sumber Arus, Battery dll

5. Aturlah nilai nilai dari setiap komponen sesuai dengan nilai yang ada pada gambar diatas dengan cara mengisikan nilai komponen pada windows yang muncul ketika komponen diletakkan pada bidang. Isikan nilai nilai komponen pada kolom value seperti gambar berikut, klik lah OK setelah mengisikan nilai komponen.

Ø  Nilai Resistor sesuai dengan gambar.

Ø  Nilai V1 : 9 Volt

Ø  Nilai V2 : 12 Volt

6. Rangkaian siap disimulasi

SIMULASI DC

1. Untuk memulai simulasi DC kliklah Analysis > DC makan akan tampil jendela DC Analysis Limits seperti gambar dibawah

2. Ubah Y Expression sesuai dengan node yang akan di ukur contoh : v(A), untuk mengukur tegangan di titik A

3. Ubah Y Expression dengan DCINPUT

4. Pastikan X range dan Y range Menjadi Auto.

5. Pada baris Variable 1, isikan Name dengan V1

5. Klik RUN untuk melihat hasil simulasi DCnya.

SIMULASI DYNAMIC DC

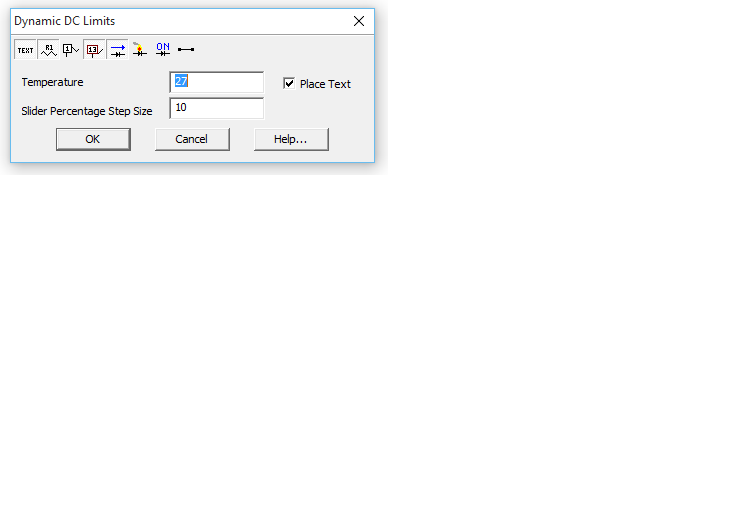

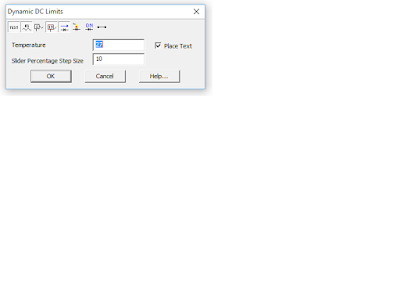

1. Untuk memulai simulasi Dynamic DC, kliklah Analysis > Dynamic DC, sehingga muncul window berikut

Aktifkanlah :

Ø  Grid text : untuk menampilkan node yang telah diberi

Ø  Attribute text : untuk menampilkan nilai nilai komponen

Ø  Node Voltage : untuk menampilkan nilai tegangan pada setiap node

Ø  Current : untuk menampilkan arus pada setiap kalang sirkuit

Contoh gambar setelah pengaktifan:

ANIMATED DC ANALYSIS

1.Sama seperti Proteus ISIS, Microcap juga memiliki fitur fitur multi meter animasi, fitur ini dapat diakses melewati tab component > Animation > Animated Meter

2. Susunlah multi meter tersebut sesuai dengan kaidah pengukuran tegangan maupun arus.

Cara mengukur :

Ø  Tegangan : sambung secara parallel dengan komponen yang akan diukur.

Ø  Arus : sambung secara seri dengan komponen yang akan diukur.

Contoh: untuk mengukur arus dan tegangan resistor R4 pada gambar

3. Maka dengan menggunakan animated meter, pemasangan yang tepat adalah

Dimana Meter 1 merupakan volt meter yang dipasang secara parallel dengan R4, sedangkan Meter 2 merupakan Ampere meter yang dipasang secara serial dengan R4.

4. untuk merubah mode animated meter dari volt meter menjadi ampere meter maupun sebaliknya adalah dengan cara mendouble klik Volts, maupun Amps pada animated meters.
